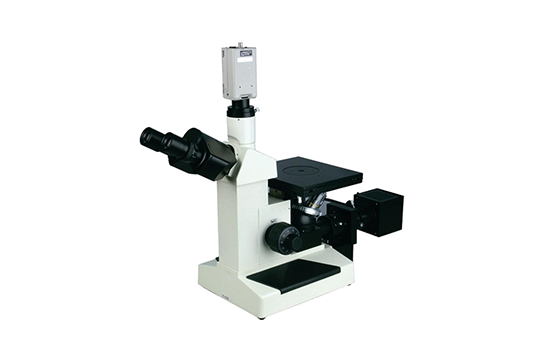

JC-XTL-4XC金相显微镜
金相学主要指借助光学(金相)显微镜和体视显微镜等对材料显微组织、低倍组织和断口组织等进行分析研究和表征的材料学科分支，既包含材料显微组织的成像及其定性、定量表征，亦包含必要的样品制备、准备和取样方法。其主要反映和表征构成材料的相和组织组成物、晶粒(亦包括可能存在的亚晶)、非金属夹杂物乃至某些晶体缺陷(例如位错)的数量、形貌、大小、分布、取向、空间排布状态等。
JC-XTL-4XC金相显微镜
一、产品介绍
JC-XTL-4XC金相显微镜主要用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,是工业部门鉴定产品质量的关键设备,主要用以鉴别和分析各种金属及合金的组织结构，应用于工厂或实验室进行铸件质量鉴定，原材料的检验或对材料处理后金相组织的 研究分析等工作。
二、产品参数
|
序号
|
名称
|
技术参数
|
|
1
|
平场目镜
|
WF10X/ф18、WF12.5X/ф15、
|
|
2
|
分划目镜
|
WF10X/ф18，0.1mm刻度十字分划板，可调焦
|
|
3
|
平场消色差物镜：
|
10X/0.25、20X/0.45、40X/0.65（弹簧）、100X/1.25（油、弹簧）
|
|
4
|
总放大倍数
|
100X-1250X
|
|
5
|
三目观察头：
|
铰链式 30°倾斜
|
|
6
|
转换器：
|
四孔
|
|
7
|
粗微调调焦范围：
|
25mm微动格值：2um 粗微动同轴调焦
|
|
8
|
载物台：
|
双层机械式 尺寸180x150mm
|
|
9
|
载物台移动范围：
|
移动范围 15X15mm ф10/20mm载物片各一片 游标格值0.1mm
|
|
10
|
光瞳距离：
|
55-75mm
|
|
11
|
机械筒长：
|
160mm
|
|
12
|
照明：
|
亮度可调 带可变光栏 卤钨灯泡 6V20W
|
|
13
|
仪器重量
|
净重8.5kg 毛重10.0kg
|
|
14
|
仪器尺寸
|
仪器尺寸20X56X35（cm） 包装尺寸29X43X59(cm)
|
细节图
|
观察系统
铰链式观察筒：双目观察筒，
单视度可调，镜筒30度倾斜，
舒适美观，三目观察筒，
可连接摄影|、摄像装置。
目镜：WF10X大视野平常目镜，
视场范围ф18mm,
提供了宽阔平坦的观察空间。
|

|
|
机械载物台
机械移动载物平台，
内置可旋转圆形载物台板，
在进行偏光观察时可旋转圆形载物台板，
以满足偏光镜检的要求。
|

|
|
照明系统
采用柯拉照明方式，孔径光栏与视场光栏可通过拨盘进行孔径大小调整，调节顺畅舒适。选配的起偏器可90度调整偏振角，已观察不同偏振状态下的显微图像
注：偏光观察需要选配偏光装置
|

|
选购件技术参数：
|
序号
|
名称
|
技术参数
|
|
1
|
摄像头
|
①摄像头+图像采集卡
具有单张、定时、连续采集图像，连接多媒体，打印输出等功能
|
|
②数字摄像头130万、200万、320万、500万像素
具有单张、定时、连续采集图像，显示比例尺，测量等功能，可以连接多媒体、打印、EMAIL等多种方式输出。
|
|
③数码相机+基本测量管理软件
1500万像素单反相机，具有实时采集图像，图像融合，显示比例尺，测量等功能，可以连接多媒体，打印，EMAIL等多种方式输出
|
|
2
|
图像分析软件
|
①专业定量金相分析软件UV-MA
包含多达400多项符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
|
|
②矿相分析软件UV-K
通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
|
|
③金相分析软件UV-ME
界面清晰、操作简单、基本功能齐全，价格合理，同时又可为根据用户的需求免费加装十项符合GB和行业JB/YB标准的金相分析项目。可单张、连续采集；可显示标尺；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
|
|
④基本测量管理软件UV
可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。
|
|
3
|
摄像接口
|
摄像头接口：1X、0.5X
|
|
数码相机接口：1X、2.5X/4X
|
|
4
|
物镜
|
平场消色差物镜：4X、60X、80X
|
|
5
|
标尺
|
物镜测微尺0.01mm
|
|
目镜测微尺：0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
|
三、产品特点
1、传统机型，质量稳定，成像清晰。
2、采用行星式同轴粗微动调焦装置，调焦舒适平稳。
3、采用平场物镜和平场目镜，视场平坦，清晰度高。
4、两路光路输出，一路用于观察，一路用于连接摄像装置。
5、采用带有刻度标尺的双层机械载物台和落射照明装置，带可变光栏，亮度均匀可调。
聚创环保为您提供全面的技术支持和完善的售后服务！
