在线粉尘浓度检测仪/静电粉尘浓度计/布袋检漏仪

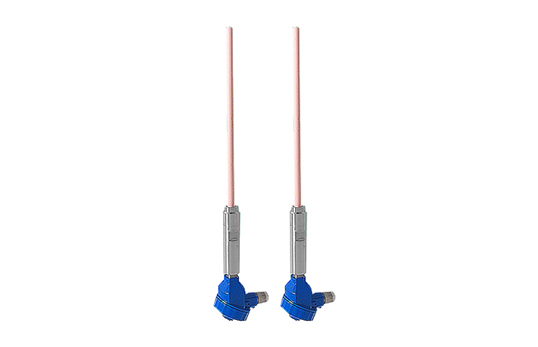

一、产品介绍 JCF-DQ（DT系列）｜四氟套管传感器·带现场显示

JCF-DQ（DT系列）在线粉尘浓度检测仪（布袋检漏仪/静电粉尘检测仪）测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷，通过探头进行信号放大并传送送至测控制系统。静电荷的大小与尘埃粒子的流量成比。本系统的高科技电子线路把这部分电荷转换成为控制信号输出，启动粉尘超标排放警报，同时用于连续记录粉尘粒子的总量或浓度。装置提供了目前世界最新交流耦合技术。这是现代最精确和稳定的监测技术，特别适合连续排放记录和数据累积。

本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量（mg/sec）或排放浓度(（g/m³）。在燃烧工况相对稳定的情况下（即在同一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化，小于±90%的变动），本系统经直接校定后也可用于在线监测排放浓度（单位＝mg/m³）。

二、适用场所

在线粉尘浓度检测仪广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型用途包括布袋除尘器滤袋破损的探测，或粉状材料回收、产品输送总量监测，或各种大小、各种燃料的锅炉烟尘排放浓度监测。

三、技术参数

操作环境温度	-20℃～60℃ （电子部件）
操作环境湿度	不结露 90%
操作环境振动	最高连续震振荡，任何方向、任何频率：均方根值 2g (20m/s2)
操作环境电磁场	在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场)
操作环境保护	IP66/NEMA4 铝合金壳体，适合非腐蚀性环境内安装
管道气体压力	-0.1 – 1MPa
管道气体流速	1m/s～30m/s
管道气体温度	－50℃～450℃
管道外径	0.1米～4 米
探头材质	四氟套管
探针结构	标准探针M5，外径8 mm 304 不锈钢棍
尘埃颗粒大小范围	标称0.1μM～200μM，在标称范围外仍然能够接收但信号特性有点不同
零点漂移	(（间)）每年低于量程的1%；(（度)）在指定的温度范围内，低于量程的1%
满量程漂移	(（间)）每年低于量程的1%；(（度)）在指定的温度范围内，低于量程的1%
线路稳定性	系统所有部件均选用高稳定性电子组装件
噪音抵抗性	所有50或60赫兹音频和谐波均在信号被接收之前全部滤掉
测量范围	0-9/12/25/50/100/200/400/800/1000 mg/m3
变送器输出方式	4-20mA；可选配RS485通讯
变送器电源	24VDC
是否现场显示	✅ 带显示

四、参考标准

GB/T 3836.1—2021《爆炸性环境第1部分：设备通用要求》

GB/T 3836.9—2021《爆炸性环境第9部分：由浇封型“m”保护的设备》

GB/T 3836.31—2021《爆炸性环境第31部分：由防粉尘点燃外壳“t”保护的设备》

HJ/T 76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》

JJG 846-2015《粉尘浓度测量仪》

JJG 882-2004《压力变送器检定规程》

GB/T 6587-2012《电子测量仪器通用规范》

JCF-DQ（DT 系列）｜四氟套管传感器 · 带现场显示
1.采用电荷感应技术，对粉尘的探测灵敏度高，线性度好。
2.标准二线制4-20mA电流输出，抗干扰能力强，易于远距离信号传输，对信号传输导线无特殊要求，输出电流与粉尘浓度成呈线性关系方便后续的PLC数据处理。
3.接线盒内置一体化变送器输出的4-20mA电流与粉尘感应探针之间电气隔离，实现信号的安全传输。
4.安装使用与二线制压力变送器完全一致，现场工程技术人员无须任何特殊培训即可正确使用，安装方便运行可靠。
5.粉尘沾染探头后不易影响测量灵敏度，日常免维护、免频繁清理。
6.电极整体由四氟套管包裹，强耐腐蚀、抗结露，适用于强酸碱、高湿冷凝烟气。
7.自带显示仪表，现场直接读数。

1、质保一年，仪器终身维修
2、专业技术人员24小时内响应服务
3、视频指导安装，特殊情况支持现场服务
4、专业线上、线下售后回访，便于及时发现解决问题
5、购买日起两年内可提供一次免费校准

聚创JCF-DQ 在线粉尘浓度检测仪
采购指南

一、按现场工况速查

先确定烟气的干湿与腐蚀性，再确定要不要现场读数，即可锁定型号。

现场工况	推荐型号	选型依据
高温、干燥、高磨损粉尘管道（水泥、电厂、窑炉干燥烟气）	JCF-DQ （DG系列）	刚玉套管耐磨、耐高温；现场直接读数
同上工况，但已有 PLC/DCS 集中监控、不需要现场看数值	JCF-DQ （NG系列）	刚玉探头+仅信号远传，省去本地显示屏
含水汽、弱酸弱碱、容易粘灰的潮湿烟气（化工、垃圾焚烧、湿烟气）	JCF-DQ （DF系列）	探头表面PTFE喷涂，不粘灰、耐酸碱腐蚀
同潮湿腐蚀工况，走中控集中监测	JCF-DQ （NF系列）	四氟涂层防粘灰+仅信号输出
强酸碱、高湿、冷凝严重的强腐蚀烟气（化工酸性尾气）	JCF-DQ （DT系列）	整体四氟套管包裹电极，强耐腐蚀、抗结露
强腐蚀、高湿冷凝管道，中控统一管理	JCF-DQ （NT系列）	四氟套管强防腐+远传信号
防爆除尘管道、布袋检漏，需现场即时预警（煤粉、铝粉等可燃粉尘）	JCF-DQ （DGB系列）	仪表本体集成声光报警器，超标现场声光提示
不同场景需选配不同材质探针、材质待定	JCF-DQ （DP系列）	材质可选，仪表本体集成显示屏

表 1 现场工况与推荐型号速查

二、四步定型号

1. 第一步是否防爆 / 是否要现场即时预警 —— 防爆除尘管道、布袋检漏且有可燃粉尘的场合，直接锁定 DGB 系列（带声光报警）。

2. 第二步按烟气腐蚀性与湿度选探头方案 —— 干燥、高温、高磨损 → 刚玉套管；潮湿、弱酸弱碱、易粘灰 → 四氟涂层；强酸碱、高湿冷凝 → 四氟套管。三种方案的取舍是「耐温 / 耐腐蚀 / 耐磨抗冲刷」的三角平衡，不能同时最大化。

3. 第三步是否需要现场显示 —— 需要现场读数或现场判断的选带显示款（型号第二位为 D）；已有 PLC / DCS 集中监控、不需要现场看数值的选不带显示款（型号第二位为 N），可省去本地显示配置。

4. 第四步材质未定 / 多场景共用 —— 选 DP 系列，按具体工况选配探针材质。

三、全型号参数对照表

项目	JCF-DQ （DG系列）	JCF-DQ （NG系列）	JCF-DQ （DF系列）	JCF-DQ （NF系列）	JCF-DQ （DT系列）	JCF-DQ （NT系列）	JCF-DQ （DGB系列）	JCF-DQ （DP系列）
探头材质	刚玉套管	刚玉套管	四氟涂层	四氟涂层	四氟套管	四氟套管	刚玉套管	材质可选
是否现场显示	带显示	不带显示	带显示	不带显示	带显示	不带显示	带显示 +声光报警	带显示
核心特点	刚玉耐磨、耐高温；现场直接读数；一体化显示变送器	刚玉耐磨耐高温；无本地显示屏，只输出信号到PLC/中控	探头表面PTFE喷涂，不粘灰、耐酸碱腐蚀；现场显示	探头表面PTFE喷涂，防粘灰；仅信号输出	整体四氟套管包裹电极，强耐腐蚀，抗结露；现场显示	整体四氟套管包裹电极，强防腐；无现场显示，远传信号	刚玉探头，仪表本体集成声光报警器，超标现场声光提示	仪表本体集成显示屏幕，现场显示
典型场景	高温、干粉尘、高磨损管道；水泥、电厂、窑炉干燥烟气等	高温、干粉尘、高磨损管道；水泥、电厂、窑炉干燥烟气等，已有 PLC/DCS集中监控	含水汽、弱酸弱碱、容易粘灰的潮湿烟气；化工、垃圾焚烧、湿烟气	潮湿、轻微腐蚀烟气，中控集中监测	强酸碱、高湿、冷凝严重的强腐蚀烟气；化工酸性尾气	强腐蚀、高湿冷凝管道，中控统一管理	防爆除尘管道、布袋检漏，需要现场即时预警（煤粉、铝粉等可燃粉尘）	不同场景选配不同材质探针

表 2 JCF-DQ 全型号对照（8 个型号）
